J41F46手动衬氟截止阀
J41X手动衬胶截止阀
一、手动衬胶截止阀 产品概述
1、手动衬氟截止阀、手动衬胶截止阀J41F46、J41X型直通式、J45F46型直流式、J44F46型角式截止阀，手动衬氟截止阀、手动衬胶截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通径1/4）等项优点，手动衬氟截止阀、手动衬胶截止阀被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀 破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
|
|
|
|
衬胶截止阀 (直通式)
|

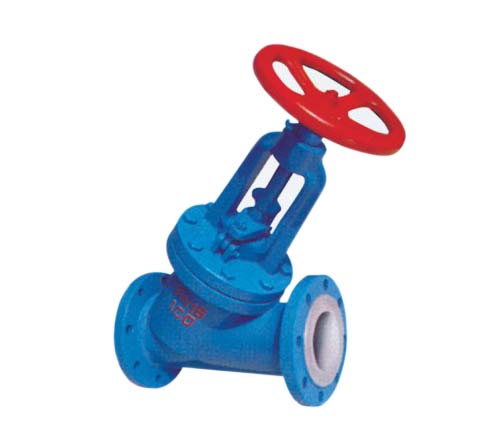

衬氟截止阀
|
二、手动衬胶截止阀 技术规范
|
设计标准
|
GB12233/GB12233
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
|
驱动方式
|
手动、电动、气动
|
三、手动衬胶截止阀 主要零件材料
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸阀
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
阀体/端盖/闸板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
阀杆
|
35
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
衬里/阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|
填料/压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
阀杆螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
紧固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
手轮
|
WCB
|
WCB
|
WCB
|
四、手动衬胶截止阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生手动衬胶截止阀系列产品,欢迎来电咨询手动衬氟截止阀产品详细信息.我们将竭诚为您提供优质的服务！
