ZLF自力式流量平衡阀
动态流量平衡阀
一、自力式流量平衡阀 产品概述
本公司生产的ZLF/ZL47F型自力式流量平衡阀亦称自力式流量调节阀，是一种直观简便的流量调节控制装置，管网中应用自力式流量平衡阀可直接根据设计来设定流量，自力式流量调节阀可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，自力式流量平衡阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。自力式流量调节阀主要应用于：集中供热(冷)等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。
|
|
|
|
ZLF自力式流量平衡阀
|
ZLF自力式流量平衡阀
|
二、自力式流量平衡阀产品特点
（1）可按设计或实际要求设定流量， 能自动消除系统的压差波动，保持流量不变。
（2）克服系统冷热不均现象，提高供热(供冷)质量。
（3）彻底解决近端压差大，远端压差小的矛盾。
（4）减少系统循环水量，降低系统阻力。
（5）减少设计工作量，不需要对管网进行繁琐的水力平衡计算。
（6）降低调网难度，把复杂的调网工作简化为简单的流量分配。
（7）免除多热源管网热源切换时的流量再分配工作。
（8）流量显示值均为测试台上随机标定，流量(m3/h)。
三、自力式流量平衡阀 主要技术参数
|
公称通径
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
|
阀体形式
|
直通式铸造阀体
|
|
公称压力
|
PN1.0、1.6 MPa
|
|
法兰标准
|
ANSI、JIS、DIN、GB、JB (特殊可按用户提供)
|
|
连接形式
|
法兰(FF RF RTJ)、螺纹(适用于DN25以内)
|
|
介质温度
|
0～150℃
|
|
工作压差
|
20～600KPa
|
|
流量精度
|
5%
|
四、自力式流量平衡阀 主要零件材料
|
零件材料
|
材料名称
|
|
底盖
|
铸铁、球墨铸铁、铸钢
|
|
弹簧
|
65Mn/60Si2Mn
|
|
阀体
|
铸铁、球墨铸铁、铸钢
|
|
阀座
|
2Cr13、304
|
|
阀芯
|
2Cr13、304
|
|
阀杆
|
2Cr13、304
|
|
密封垫片
|
柔性石墨、聚四氟乙烯
|
|
密封填料
|
V型聚四氟乙烯填料、石棉纺织填料、石墨填料
|

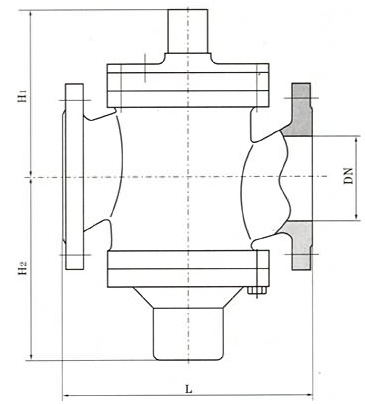

五、自力式流量平衡阀 主要外形图
|
|
|
|

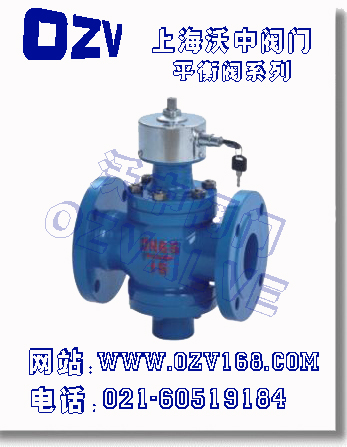

ZLF自力式流量平衡阀
|
ZL47F自力式流量调节阀
|
六、自力式流量平衡阀 主要外形尺寸
|
公称通径(DN)
|
安装方式
|
L
|
H
|
H1
|
恒定流量
|
重量(Kg)
|
|
15
|
螺纹连接
|
100
|
60
|
50
|
0.2-1
|
0.6
|
|
20
|
110
|
60
|
50
|
0.3-1.5
|
0.6
|
|
25
|
115
|
60
|
50
|
0.5-2
|
0.7
|
|
32
|
法兰连接
|
130
|
70
|
70
|
1-4
|
4
|
|
40
|
200
|
90
|
100
|
1.5-6
|
11
|
|
50
|
215
|
100
|
105
|
2-8
|
12
|
|
65
|
230
|
130
|
110
|
3-12
|
15
|
|
80
|
275
|
159
|
170
|
5-20
|
27
|
|
100
|
290
|
175
|
185
|
10-30
|
30
|
|
125
|
310
|
180
|
200
|
15-45
|
40
|
|
150
|
350
|
210
|
220
|
30-70
|
63
|
|
200
|
425
|
230
|
285
|
40-180
|
104
|
|
250
|
480
|
310
|
385
|
100-300
|
189
|
|
300
|
650
|
405
|
480
|
150-500
|
218
|
|
350
|
700
|
420
|
545
|
200-700
|
265
|
七、自力式流量平衡阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产自力式流量平衡阀系列产品,欢迎来电咨询自力式流量平衡阀产品详细信息.我们将竭诚为您提供优质的服务！
