Q11N内螺纹高压球阀
Q61N高压焊接球阀
一、内螺纹高压球阀 产品概述
沃中公司引进开发生产的Q11N/Q61N内螺纹高压球阀/高压焊接球阀具有防腐蚀，抗硫化能力强，防火、防静电、密封性能好等特点，使用压力与温度范围广，全通径与缩径齐 备，并可配多种驱动装置，是化工、石油炬炼制，天然气开采与输送系统理想的用阀选择。内螺纹高压球阀中腔停滞的介质由于温度变化而民常升压时，介质压力推动阀座脱离球体，达到自动泄压的效果，泄压后阀座自动复位。
|
|
|
|

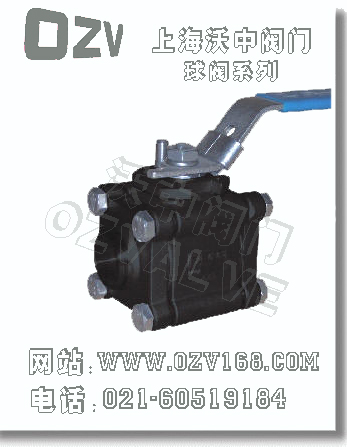

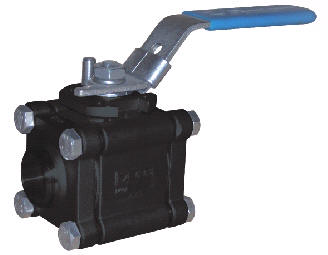

Q11N内螺纹高压球阀 (高压锻钢球阀)
|

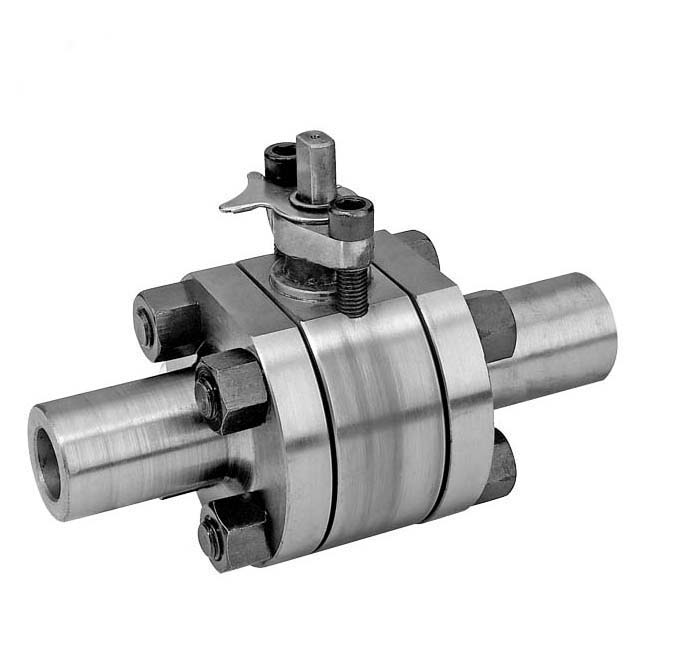

Q61N高压焊接球阀 (高压锻钢球阀)
|
二、内螺纹高压球阀 设计规范
|
设计和制造标准根据
|
BS5351 MSS SP-118
|
|
连接端根据
|
承插焊根据：ANSI B16.11;JB/T1751、螺纹端根据：ANSI B16.11;JB/T1751
对焊端根据：ANSI B16.25；JB/T12224、法兰端根据：ANSI B16.5;JB79
|
|
检验与试验根据
|
API 598;GB/T13927;JB/T9092
|
|
结构特征
|
三片式螺栓连接
|
|
材料标准根据
|
ANSI/ASTM
|
|
阀体主要材料
|
A105;LF2;F304(L);F316(L);F51
|
三、内螺纹高压球阀 主要零件材料
|
零件名称
|
材质
|
|
阀体 Body
|
A105
|
A304
|
|
密封圈 Sealing Ring
|
APTFE & PEEK
|
|
球体 Ball
|
F6
|
F304
|
|
阀杆 Stem
|
410
|
304
|
|
O型圈 O-ring
|
VITON
|
|
垫片 Gasket
|
PTFE
|
|
螺栓 Bolt
|
B7
|
B8
|
|
螺母 Nut
|
2H
|
8
|
|
薄型螺母 Flat nut
|
8
|
四、内螺纹高压球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产内螺纹高压球阀系列产品,欢迎来电咨询高压焊接球阀产品详细信息.我们将竭诚为您提供优质的服务！
