手动法兰球阀
一、手动法兰球阀 产品概述
本公司生产的手动法兰球阀主要由：阀体、阀芯、阀座、阀杆等零件组成。该手动球阀其密封形式主要有软密封球阀和硬密封球阀两大类。常温型采用四氟密封，高温型可采用对位聚苯或金属硬密封。手动法兰球阀具有磨擦系数低、操作力矩小、泄露量最高可达零泄露等优点，多种阀座材料可供选择，适应范围更广。手动蜗轮球阀广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
|
|
|
|

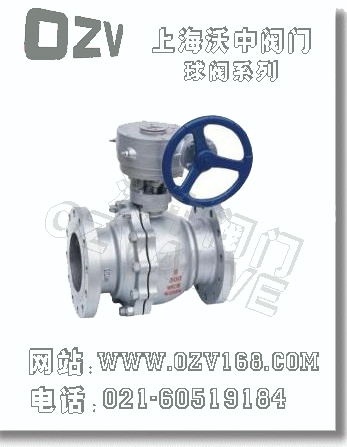

手动法兰球阀 (蜗轮球阀)
|

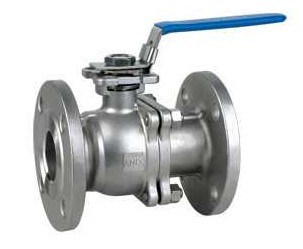

手动法兰球阀 (手柄传动)
|
二、手动法兰球阀 产品特点
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。
三、手动法兰球阀 技术规范
|
设计依据
|
国标系列
|
|
设计标准
|
GB/T12237
|
|
结构长度(法兰连接)
|
GB/T12221
|
|
结构长度(焊接式)
|
GB/T15188.1
|
|
法兰标准
|
GB/T9113、JB/T79
|
|
对焊端
|
GB/T12224
|
|
检验和试验
|
GB/T9092、GB/T13927
|
四、手动法兰球阀 性能规范
|
压力等级
|
试验压力(MPa)
|
|
公称压力(PN)
|
壳体试验
|
密封试验
|
|
1.0
|
1.5
|
1.1
|
|
1.6
|
2.4
|
1.75
|
|
2.5
|
3.75
|
2.75
|
|
4.0
|
6.0
|
4.4
|
|
6.4
|
9.60
|
7.04
|
|
10.0
|
15.0
|
11.0
|
五、手动法兰球阀 主要零件材料
|
阀体
|
WCB
|
304
|
316
|
316L
|
|
阀座
|
PTFE、PPL、304
|
304
|
316
|
316L
|
|
球体
|
2Cr13、304
|
304
|
316
|
316L
|
|
阀杆
|
2Cr13、304
|
304
|
316
|
316L
|
|
密封圈
|
V型聚四氟乙烯填料、PPL高温填料、金属石墨缠绕垫片
|

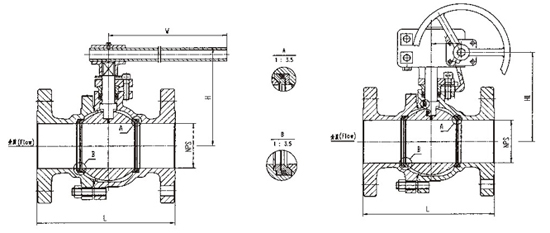

六、手动法兰球阀 主要外形图
|
|
|
手动法兰球阀(蜗轮传动)
手动法兰球阀(手柄传动)
|
七、手动法兰球阀 主要外形尺寸
PN1.6MPa外形尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
|
法兰连接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
PN2.5MPa外形尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7.5
|
10
|
15
|
20
|
33
|
60
|
93
|
175
|
|
法兰连接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
PN4.0MPa外形尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
3
|
4
|
5
|
7
|
9
|
12
|
18
|
28
|
46
|
75
|
106
|
190
|
|
法兰连接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
PN6.4MPa外形尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
6.5
|
7
|
8
|
12
|
14
|
18
|
28
|
40
|
65
|
98
|
140
|
250
|
|
法兰连接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
八、手动法兰球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产手动法兰球阀系列产品,欢迎来电咨询手动蜗轮球阀产品详细信息.我们将竭诚为您提供优质的服务！
