Q41F浮动式软密封球阀
一、浮动式软密封球阀 产品概述
沃中公司生产的Q41F浮动式软密封球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，是近十几年来发展最快的阀门品种之一。四氟软密封球阀是由旋塞阀演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90°实现开启和关闭的目的。浮动球阀在管道上主要用于切断、分配和改变介质流动方向，在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。浮动式软密封球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。
|
|
|
|

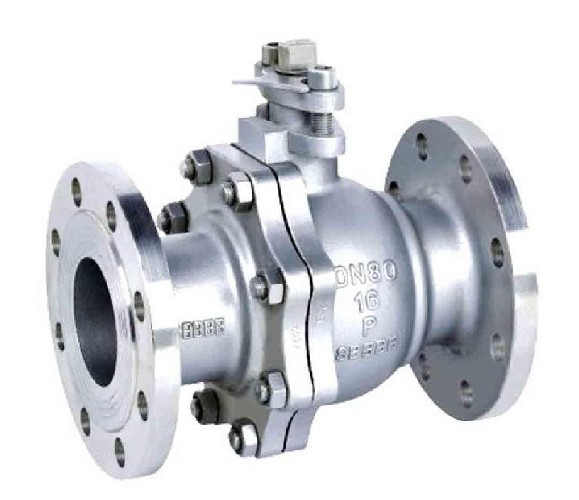

浮动式软密封球阀 (法兰球阀)
|
四氟软密封球阀 (结构图)
|
二、浮动式软密封球阀 产品概述
（1）流体阻力小，其阻力系数与同长度的管段相等。
（2）结构简单、体积小、重量轻。
（3）紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
三、浮动式软密封球阀 主要零件材料
|
序号
|
零件名称
|
国标材质
|
美标材质
|
|
1
|
阀体
|
WCB
|
A216-WCB
|
|
2
|
密封圈
|
PTFE
|
PTFE
|
|
3
|
球体
|
1Cr18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
石体
|
WCB
|
A216-WCB
|
|
7
|
垫片
|
柔性石墨+不锈钢
|
B12.10-304/F.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料压盖
|
WCB
|
A216-WCB
|
|
0
|
定位片
|
25
|
A105
|
|
11
|
挡圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
K33
|
A47-667 Gr.32510
|
|
13
|
阀杆
|
1Cr33
|
A276-410
|
|
14
|
螺钉
|
35
|
A193-B7
|
|
15
|
止推垫片
|
PTFE
|
PTFE
|
四、浮动式软密封球阀 技术规范
|
设计依据
|
国标系列
|
美标系列
|
|
设计标准
|
GB/T12237
|
AP16D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
AP16D
|
ANSI B16.10
|
|
结构长度焊接
|
GB/T15188.1
|
AP16D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79
Hg20592
|
ANSI B16.5、B16.47
|
|
对焊端
|
GB/T12224
|
ASNI B16.25
|
|
试验和检验
|
GB/T9092
|
AP16D
|
AP1598
|
五、浮动式软密封球阀 性能规范
|
压力等级
|
试验压力(MPa）
|
|
公称压力（PN）
|
磅级（Class）
|
壳体试验
|
密封试验
|
|
1.0
|
-
|
1.5
|
1.1
|
|
1.6
|
-
|
2.5
|
1.76
|
|
2.5
|
-
|
3.8
|
2.75
|
|
4.0
|
-
|
6.0
|
4.4
|
|
6.4
|
-
|
9.6
|
7.04
|
|
-
|
150
|
3.0
|
2.2
|
|
-
|
300
|
7.6
|
5.6
|
|
-
|
600
|
15.0
|
11.0
|
|
-
|
10K
|
2.4
|
1.5
|
|
-
|
20K
|
5.8
|
4.0
|

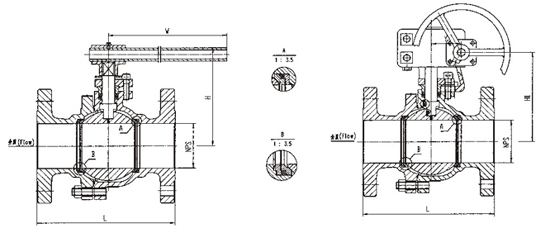

六、浮动式软密封球阀 主要外形图
|
|
|
浮动式软密封球阀 (蜗轮传动)
四氟软密封球阀 (手柄传动)
|
七、浮动式软密封球阀 主要外形尺寸
PN1.6MPa外形尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
280
|
320
|
360
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
180
|
230
|
230
|
400
|
400
|
650
|
1050
|
1050
|
1410
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7
|
10
|
15
|
19
|
33
|
58
|
93
|
160
|
|
法兰连接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
PN2.5MPa外形尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
165
|
180
|
200
|
220
|
250
|
320
|
400
|
400
|
550
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
345
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
2.5
|
3
|
5
|
6
|
7.5
|
10
|
15
|
20
|
33
|
60
|
93
|
175
|
|
法兰连接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
PN4.0MPa外形尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
140
|
150
|
180
|
200
|
220
|
250
|
280
|
320
|
400
|
400
|
400
|
|
H
|
59
|
63
|
75
|
85
|
95
|
107
|
142
|
152
|
178
|
252
|
272
|
342
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1500
|
|
Wt(Kg)
|
3
|
4
|
5
|
7
|
9
|
12
|
18
|
28
|
46
|
75
|
106
|
190
|
|
法兰连接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
PN6.4MPa外形尺寸
|
公称通径DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
165
|
190
|
216
|
229
|
241
|
292
|
330
|
356
|
432
|
508
|
559
|
660
|
|
H
|
59
|
63
|
75
|
97
|
107
|
142
|
152
|
178
|
252
|
272
|
305
|
398
|
|
W
|
130
|
130
|
160
|
230
|
230
|
400
|
400
|
700
|
1100
|
1100
|
1500
|
1800
|
|
Wt(Kg)
|
6.5
|
7
|
8
|
12
|
14
|
18
|
28
|
40
|
65
|
98
|
140
|
250
|
|
法兰连接尺寸
|
GB/T9113、JB/T79、HG/T20594
|
八、浮动式软密封球阀 订货须知
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
沃中公司专业生产浮动式软密封球阀系列产品,欢迎来电咨询四氟软密封球阀产品详细信息.我们将竭诚为您提供优质的服务！
