Z型多回转阀门电动装置
一、Z型多回转阀门电动装置 产品概述
Z型多回转阀门电动装置，通称为Z型。适用于阀瓣做直线运动的阀门，如闸阀、截止阀、隔膜阀、水闸门等。Z型多回转阀门电动装置用于阀门的开启、关闭或调节，是对阀门实现远控、集控和自控的必不可少的驱动装置。Z型多回转阀门电动装置具有功能全、性能可靠、控系统制先进、体积小、重量轻、使用维护方便等特点。Z型多回转阀门电动装置广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。
|
|
|
|

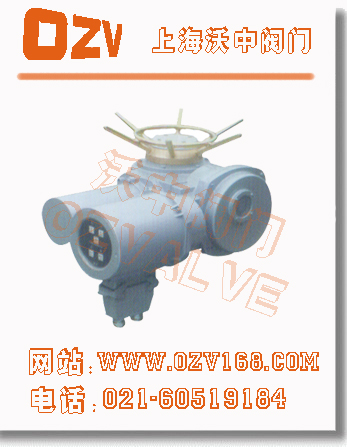

Z型多回转阀门电动装置 (智能型)
|

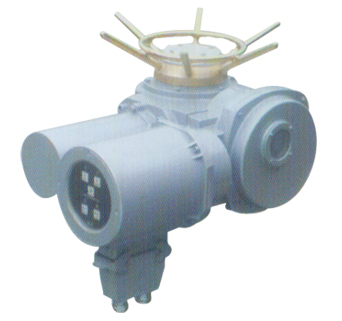

Z型多回转阀门电动装置 (普通型)
|
二、Z型多回转阀门电动装置主要特点
1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、工作环境：环境温度：-20～+60℃（特殊订货-60～+80℃）。相对湿度：≤90%（25℃时）。
3、普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。
4、防护等级：IP44～IP68
三、Z型多回转阀门电动装置 主要技术参数
|
型号规格
|
额定转距 （N.m）
|
公称推力 （KN）
|
最大阀杆直径(mm)
|
最大转圈数(圈)
|
手动速比
|
输出转速(r/min)
|
电机
|
|
型号
|
功率 (kw)
|
电流 (A)
|
|
Z5
|
50
|
20
|
28
|
80
|
1：1
|
12
|
YDF112
|
0.12
|
0.7
|
|
Z10
|
100
|
40
|
28
|
80
|
1：1
|
24
|
YDF212
|
0.25
|
1.3
|
|
36
|
YDF221
|
0.37
|
1.6
|
|
Z15
|
150
|
40
|
28
|
80
|
1：1
|
24
|
YDF222
|
0.37
|
1.6
|
|
36
|
YDF222
|
0.55
|
2.4
|
|
Z20
|
200
|
100
|
40
|
80
|
1：1
|
18
|
YDF221
|
0.37
|
1.6
|
|
Z30
|
300
|
100
|
40
|
80
|
1：1
|
18
|
YDF222
|
0.55
|
2.4
|
|
Z45
|
450
|
150
|
48
|
120
|
1：1
|
24
|
YDF311
|
1.1
|
3.4
|
|
20：1
|
36
|
YDF312
|
1.5
|
4.5
|
|
Z60
|
600
|
150
|
48
|
120
|
1：1
|
24
|
YDF312
|
1.5
|
4.5
|
|
20：1
|
36
|
YDF321
|
2.2
|
6.5
|
|
Z90
|
900
|
200
|
60
|
120
|
1：1
|
24
|
YDF321
|
2.2
|
6.5
|
|
25：1
|
36
|
YDF322
|
3
|
9
|
|
Z120
|
1200
|
200
|
60
|
120
|
1：1
|
24
|
YDF322
|
3
|
9
|
|
25：1
|
|
Z180
|
1800
|
325
|
70
|
150
|
25：1
|
24
|
YDF411
|
4
|
11
|
|
36
|
YDF412
|
5.5
|
14
|
|
Z250
|
2500
|
325
|
70
|
150
|
25：1
|
24
|
YDF412
|
5.5
|
14
|
|
Z350
|
3500
|
700
|
78
|
120
|
25：1
|
18
|
YDF421
|
7.5
|
19
|
|
Z500
|
5000
|
700
|
78
|
120
|
25：1
|
18
|
YDF422
|
10
|
26
|
四、Z型多回转阀门电动装置 故障及排除方法
|
序号
|
故障
|
原因
|
排除
|
|
1
|
电机起不动
|
1、电源线脱开
2、控制线路故障
3、行程或力矩机构失灵
|
1、检查电源线
2、排除线路故障
3、排除行程或力矩机构故障
|
|
2
|
输出轴旋向不符合规定
|
电源相序接受
|
调换任意两电源线
|
|
3
|
电机过热
|
1、连续工作时间太长
2、电机与电装不配套
3、一相断开
|
1、停止运行，使电机冷却
2、检查配套情况
3、检查电源线
|
|
4
|
动行中电机停转
|
1、电装过载力矩控制器动件
2、阀门有故障
|
1、增大整定力矩
2、检查阀门
|
|
5
|
阀门到位后电机不停转或灯不亮
|
1、行程或力矩机构有故障
2、行程控制器调整不当
|
1、检查行程或力矩控制机构
2、重调行程控制机构
|
|
6
|
远方无阀位信号
|
1、远传电位器故障
2、电位器齿轮紧定螺钉松动
|
1、检查更换电位器
2、拧紧电位器齿轮紧定螺钉
|
沃中公司专业生产Z型多回转阀门电动装置,多回转电动执行器,电动阀门装置系列产品,欢迎来电咨询产品详细信息！
