气动薄膜三通切断阀
本公司生产的ZMQF/H气动薄膜三通切断阀采用顶导向结构，配用多弹簧执行机构。气动薄膜切断阀具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、拆装方便等优点。
气动薄膜三通切断阀接受来自调节仪表的信号，切断、开启或改变介质流向，达到对压力、流量、温度或液位等工艺参数自动控制。气动薄膜三通切断阀广泛应用于石油、化工、冶金、电力、轻工、纺织等各种工业部门的生产过程自动控制和远程控制系统中。
气动三通切断阀产品主要有薄膜式、活塞式两种。阀体结构有单座、套筒、双座(二位三通)三种，密封形式有填料密封和波纹管密封两种，产品公称压力等级有PN10、16、40、64四种，公称口径范围DN20～200mm。适用流体温度由-60～450℃。泄漏量等级为IV级或Ⅵ级。流量特性为快开。
 |
 |
|

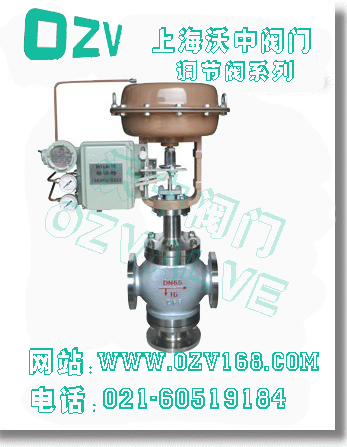

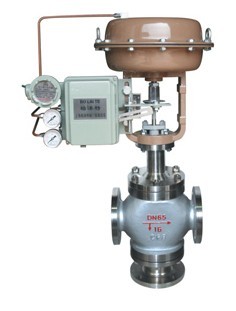

ZMQF/H气动薄膜三通切断阀
|

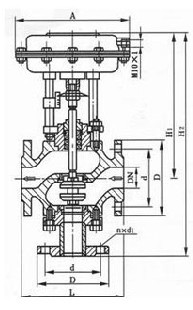

ZMQF/H气动薄膜三通切断阀 (结构图)
|
（1）气动三通切断阀采用多弹簧执行机构与调节机构用三根立相连，整个高度可减小约30％，重量可减轻约30％。
（2）阀体按流体力学原理设计成等截面低流阻流道，额定流量系统数增大30％。
（3）阀内件密封部分有严密型和软密封两种，严密型为堆焊硬质合金，软密封型为质材料制作，关闭进密封性能优良。
（4）平衡型阀内件，提高了切断阀的许用压差。
|
公称通径(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量系数Kv
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
690
|
|
额定行程mm
|
8
|
12
|
20
|
25
|
40
|
60
|
|
有效面积cm2
|
100
|
200
|
400
|
600
|
1000
|
|
允许泄
露量
|
硬密封
|
1.2X10-7 × 阀额定容量
|
|
软密封
|
VI 级、无泄露
|
|
允许压差MPa
|
≤公称压力
|
|
信号压力KPa
|
0 ～ 250(薄膜式)
|
|
阀盖形式
|
标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉编织填料、柔性石墨
|
|
阀芯形式
|
双导向双座型阀芯
|
|
流量特性
|
快开特性
|
|
1
|
阀体
|
WCB
|
304
|
316
|
316L
|
|
2
|
阀座
|
304
|
304
|
316
|
316L
|
|
3
|
阀芯
|
304
|
304
|
316
|
316L
|
|
4
|
垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
5
|
连接套
|
304
|
304
|
316
|
316L
|
|
6
|
导向套
|
304
|
304
|
316
|
316L
|
|
7
|
中垫
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
PTFE\石墨垫片
|
|
8
|
填料
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
PTFE/石墨
|
|
9
|
填料压盖
|
WCB
|
304
|
316
|
316L
|
|
10
|
阀杆
|
304
|
304
|
316
|
316L
|
|
11
|
指示盘
|
铝片
|
|
12
|
标尺
|
铝片
|
|
13
|
执行器
|
缸体：碳钢、膜片：丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
|
 |
 |
|
气动薄膜切断阀
|
气动活塞式切断阀
|
|
公称通经
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
A
|
196
|
232
|
308
|
394
|
498
|
|
L
|
PN16
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H
|
132
|
132
|
135
|
140
|
150
|
160
|
160
|
170
|
325
|
450
|
495
|
|
H1
|
根据所配置气动执行机构而定
|
|
重量(kg)
|
薄膜式
|
9
|
11
|
13
|
16
|
21
|
33
|
43
|
58
|
70
|
86
|
115
|
|
活塞式
|
12
|
14
|
17
|
20
|
26
|
38
|
48
|
64
|
79
|
95
|
125
|
沃中公司专业生产气动薄膜三通切断阀系列产品,欢迎来电咨询气动薄膜切断阀产品详细信息.我们将竭诚为您提供优质的服务！
