◆ 产品简介

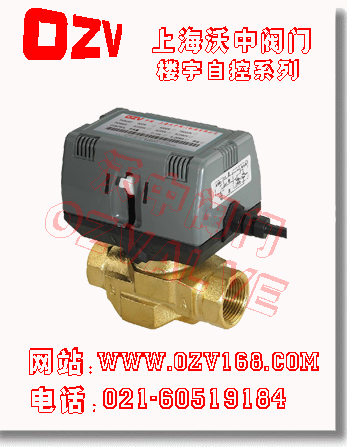

本电动阀是专供中央空调风机盘管使用的配套产品，由驱动器与阀体两部分组成。驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动阀可与温控器配套使用，实现对供暖通风和空调系统中冷热水的开关控制。
◆特点
节能产品，功耗小，且只有在阀门启动时（15秒内）才需耗电4W。手动杠杆可以系统调试及维修时手动控制。驱动器可以快速拆卸，操作方便。阀门结构独特，确保阀门紧闭。
◆外形尺寸
◆技术规范
工作电压：200-240V/AC，50/60HZ
功率消耗：4W（仅在执行器动作开闭时）
电机类别：同步电机
公称压力：1.6MPa
适用介质：水
阀门开启时间：＜15s
环境温度：0-65℃
适用流体温度：1-95℃
阀体材质：黄铜或青铜
装箱数量：30只
外箱尺寸：42cm*26cm*31cm(长*宽*高)
◆安装示意图
◆水系统安装连接示意图
◆型号对照表
|
名称
|
型号
|
规格
|
L
|
H
|
|
二通电动阀
|
CKD3-2215
|
1/2"
|
DN15
|
95
|
114
|
|
CKD3-2220
|
3/4"
|
DN20
|
95
|
114
|
|
CKD3-2225
|
1"
|
DN25
|
95
|
114
|
|
三通电动阀
|
CKD3-2315
|
1/2"
|
DN15
|
95
|
132
|
|
CKD3-2320
|
3/4"
|
DN20
|
95
|
132
|
|
CKD3-2325
|
1"
|
DN5
|
95
|
132
|
