Q型部分回转电动执行器
一、Q型部分回转电动执行器 产品概述
Q型部分回转电动执行器是适用于蝶阀、球阀、旋塞阀和风门挡板等做90º回转的阀门。Q为一体式，DQ为叠加式（Z型电装加二级减速器）。用于控制阀门的开启、关闭或调节，可远距离控制，也可现场操作。Q型部分回转电动执行器广泛用于电力、冶金、石油化工、食品、纺织、织纸、制药、水厂和污水处理等部门。按使用环境分：Q、DQ为户外型，QB为隔爆型，QZ为整体型，QT为调节阀。
|
|
|
|

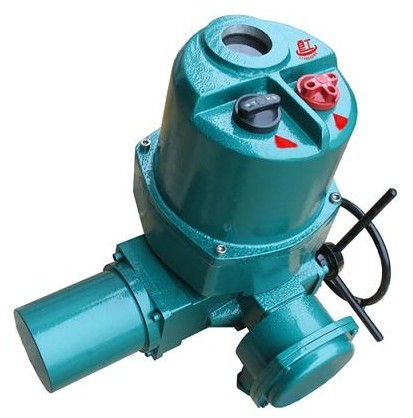

Q型部分回转电动执行器
|
Q型部分回转电动执行器
|
二、Q型部分回转电动执行器 结构特点
一体式的结构：Q和QB型电装由阀门专用电机、减速器、行程控制机构、转矩限位机构、开度指示机构、手轮、机构限位机构等组成。QB是在Q的基础上增加了隔爆面，采用隔爆接线盒和隔爆型电动机。Q型的传动原理见图，整体型电装是在Q普通型电装基础上派生而成。
叠加式的结构：DQ型电装由厂生产的Z型电装加二级减速器组成。按其使用的Z型电装，分为DQW户外型（用Z的户外型）；DQB隔爆型（用Z的隔爆型）。
三、Q型部分回转电动执行器 使用注意事项
1、不得在爆炸环境下拆去电气箱带电调试电动装置，打开电气箱时，必须先切断电源；
2、开度机构窗不得与硬物碰撞；
3、不得在阴雨天于户外打开电气箱盖、电机等密封部位；
4、检查维修后，须将电气箱罩、电机及其它密封部位盖严紧固，以防雨水、、潮气进入，造成电器元件失效及零件锈蚀；
5、安装或重装后，首次电动操作，必须使阀门处于中间位置检查开、关方向，必须按调试要求进行逐项调试，检查维修后，才能投入使用。
6、本装置系用阀门专用三相异步电动机，额定持续工作时间不超过10分钟，安装调试时必须注意，以防电机过热。
7、当阀门很少使用时，应制订定期启动装置的制度。
四、Q型部分回转电动执行器 主要技术参数
|
型号
|
输出
转速
N.m
|
输出
转速
r/min
|
最大阀
杆直径
mm
|
叠加减速器
|
配用Z型
电装型号
|
电动机
|
手动
速比
|
备
注
|
|
型号
|
速比
|
功率KW
|
额定电流A
|
|
Q 5
|
50
|
1/2
|
22
|
/
|
/
|
/
|
0.03/0.06
|
0.3/0.48
|
88
|
一体式结构
|
|
Q 10
|
100
|
1/2
|
/
|
/
|
/
|
0.06/0.09
|
0.48/0.60
|
|
Q 20
|
200
|
1/2
|
28
|
/
|
/
|
/
|
0.09/0.12
|
0.60/0.70
|
|
Q 30
|
300
|
1/2
|
/
|
/
|
/
|
0.12/0.18
|
0.70/0.95
|
|
Q 60
|
600
|
1/2
|
42
|
/
|
/
|
/
|
0.18/0.25
|
0.95/1.30
|
74
|
|
Q 90
|
900
|
1/2
|
50
|
/
|
/
|
/
|
0.25/0.37
|
1.30/1.6
|
|
Q 120
|
1200
|
1/2
|
/
|
/
|
/
|
0.37/0.55
|
1.6/2.4
|
|
Q 200
|
2000
|
0.5/1
|
60
|
/
|
/
|
/
|
0.37/0.55
|
1.6/2.4
|
67
|
|
Q 250
|
2500
|
0.5/1
|
/
|
/
|
/
|
0.55/0.75
|
2.4/3.0
|
|
Q 300
|
3000
|
0.5/1
|
/
|
/
|
/
|
0.55/0.75
|
2.4/3.0
|
|
Q 400
|
4000
|
0.5/1
|
/
|
/
|
/
|
0.55/0.75
|
2.4/3.0
|
|
Q500
|
5000
|
0.5
|
/
|
/
|
/
|
0.75
|
3.0
|
|
DQ 600
|
6000
|
0.375
|
80
|
JW120
|
48
|
Z30-18/20
|
0.55
|
2.4
|
48
|
叠加结构
|
|
DQ 800
|
8000
|
0.44
|
100
|
JW150
|
54
|
Z45-24/20
|
1.1
|
3.4
|
54
|
|
DQ 1000
|
10000
|
0.44
|
100
|
JW150
|
54
|
Z60-24/20
|
1.5
|
4.5
|
54
|
|
DQ 1200
|
12000
|
0.44
|
100
|
JW150
|
54
|
Z60-24/20
|
1.5
|
4.5
|
54
|
|
DQ 1600
|
16000
|
0.40
|
120
|
JW180
|
60
|
Z90-24/20
|
2.2
|
6.5
|
60
|
|
DQ 2000
|
20000
|
0.40
|
120
|
JW180
|
60
|
Z120-24/20
|
3.0
|
9
|
60
|
|
DQ 3200
|
32000
|
0.26
|
160
|
JW280
|
68
|
Z180-18/20
|
4.0
|
11
|
1700
|
|
DQ 4000
|
40000
|
0.26
|
160
|
JW280
|
68
|
Z180-18/20
|
4.0
|
11
|
1700
|
|
DQ 6300
|
63000
|
0.26
|
180
|
JW400
|
68
|
Z250-18/20
|
5.5
|
14
|
1700
|
|
DQ8000
|
80000
|
0.26
|
180
|
JW400
|
68
|
Z350-18/20
|
7.5
|
19
|
170
|
五、Q型部分回转电动执行器 故障及排除方法
|
序号
|
故障
|
原因
|
排除方法
|
|
1
|
电机起不动
|
电源线脱开
控制线路故障
行程或力矩机构失灵
|
检查电源线
排除线路故障
排除行程或力矩机构故障
|
|
2
|
输出轴旋向不符合规定
|
电源相序接反
|
调换任意两电源线
|
|
3
|
电机过热
|
连续工作时间太长
电机与电装不配套
一相断开
|
停止运行，使电机冷却 检查配套情况 检查电源线
|
|
4
|
动行中电机停转
|
电装过载力矩控制器动作
阀门有故障
|
增大整定力矩
检查阀门
|
|
5
|
阀门到位后电机不停转或灯不亮
|
行程或力矩机构有故障
行程控制器调整不当
|
检查行程或力矩控制机构
重调行程控制机构
|
|
6
|
远方无阀位信号
|
远传电位器故障
电位器齿轮紧定螺钉松动
|
检查更换电位器
拧紧电位器齿轮紧定螺钉
|
